Tegninger av EL 1?

 Post Reply Post Reply
Author
Morten J. View Drop Down
Medlem i MJF
Medlem i MJF
Avatar

Joined: 15 januar 2013
Location: Norge
Status: Offline
Points: 21
Post Options Post Options   Thanks (0) Thanks(0)   Quote Morten J. Quote  Post ReplyReply Direct Link To This Post Topic: Tegninger av EL 1?
    Posted: 15 januar 2013 at 20:52
Heisann -

Etter å ha fulgt forumet over lengre tid så ble det på tide å melde seg inn.

Det jeg lurer på er om noen har noen ide eller link til hvor jeg kan finne tegninger av el 1? Jeg planlegger å bygge en modell selv, så noen gode tegninger ville vært til stor hjelp. De eneste jeg har selv for øyeblikket er de som er i boken "elektrolok i Norge".

Ville satt enormt stor pris på litt hjelp :)

Mvh,
Morten Jensen
Back to Top
TorsteinS View Drop Down
Medlem i MJF
Medlem i MJF


Joined: 25 januar 2011
Location: Norge
Status: Offline
Points: 1178
Post Options Post Options   Thanks (0) Thanks(0)   Quote TorsteinS Quote  Post ReplyReply Direct Link To This Post Posted: 15 januar 2013 at 23:48

Online finnes det en typetegning på jernbane.net, men den er vel neppe til mer hjelp enn den i "Elektrolok i Norge":

http://jernbane.net/norge/el/el1/el1.jpg

Hentet herfra:  http://jernbane.net/bo/subpage.php?s=3&t=1

I NJKs H0-fortegnelse finnes det en bedre tegning i 1:87, som viser El 1 fra siden, forfra og ovenfra, mer detaljert enn typetegningen i linken over. Jeg er usikker på om den er i salg fortsatt; ta kontakt med NJKs salgsavdeling. (Sjekk evt. om det går an å kjøpe enkeltark.)


Back to Top
MJ View Drop Down
Nykommer
Nykommer


Joined: 03 september 2011
Status: Offline
Points: 237
Post Options Post Options   Thanks (0) Thanks(0)   Quote MJ Quote  Post ReplyReply Direct Link To This Post Posted: 16 januar 2013 at 10:35

En grei ytre konstruksjonstegning fra 1922 er som TorsteinS sier å finne i H0-fortegnelsen. Tegningen er utført av Norsk Jernbaneklubbs mann Jan B. Salvesen 20/7 - 1979. Også Svein Sando - webmaster på NJK's forum sitter på denne tegningen. Ta kontakt på NJK's forum så løser det hele seg sikkert greit. Ellers så finnes det ganske sikkert muligheter hos Thor Bjerke - "vår" mann på jernbanemuseet på Hamar. Han har hjulpet meg med en masse detaljer under ulike bygginger.

Back to Top
Pelle View Drop Down
Nettgruppen
Nettgruppen
Avatar

Joined: 08 april 2005
Location: Norway
Status: Offline
Points: 2136
Post Options Post Options   Thanks (0) Thanks(0)   Quote Pelle Quote  Post ReplyReply Direct Link To This Post Posted: 17 januar 2013 at 20:33
velkommen til forumet! El 1 er et ambisiøst prosjekt å starte med.   første er det mye nagler på vognkassen og for det andre er eikehjulene og blindaksel en utfordring å få til fra scratch.

El 1 står jo trygt lagret innendørs på Jernbanemuseet slik at du kan måle opp loket på egenhånd selv om det er vinter. Hvordan hadde du tenkt å gå frem?
Kjører hagejernbane i G-skala, N-skala og bygger H0 i messing.
Back to Top
TorsteinS View Drop Down
Medlem i MJF
Medlem i MJF


Joined: 25 januar 2011
Location: Norge
Status: Offline
Points: 1178
Post Options Post Options   Thanks (0) Thanks(0)   Quote TorsteinS Quote  Post ReplyReply Direct Link To This Post Posted: 17 januar 2013 at 20:40

Originally posted by Pelle Pelle wrote:

El 1 står jo trygt lagret innendørs på Jernbanemuseet slik at du kan måle opp loket på egenhånd selv om det er vinter. [...]

Såvidt jeg vet er hallen hvor El 1 står, normalt åpen kun i sommersesongen.

Back to Top
Morten J. View Drop Down
Medlem i MJF
Medlem i MJF
Avatar

Joined: 15 januar 2013
Location: Norge
Status: Offline
Points: 21
Post Options Post Options   Thanks (0) Thanks(0)   Quote Morten J. Quote  Post ReplyReply Direct Link To This Post Posted: 17 januar 2013 at 21:06
Takk for fine svar! :) Dette var god hjelp!

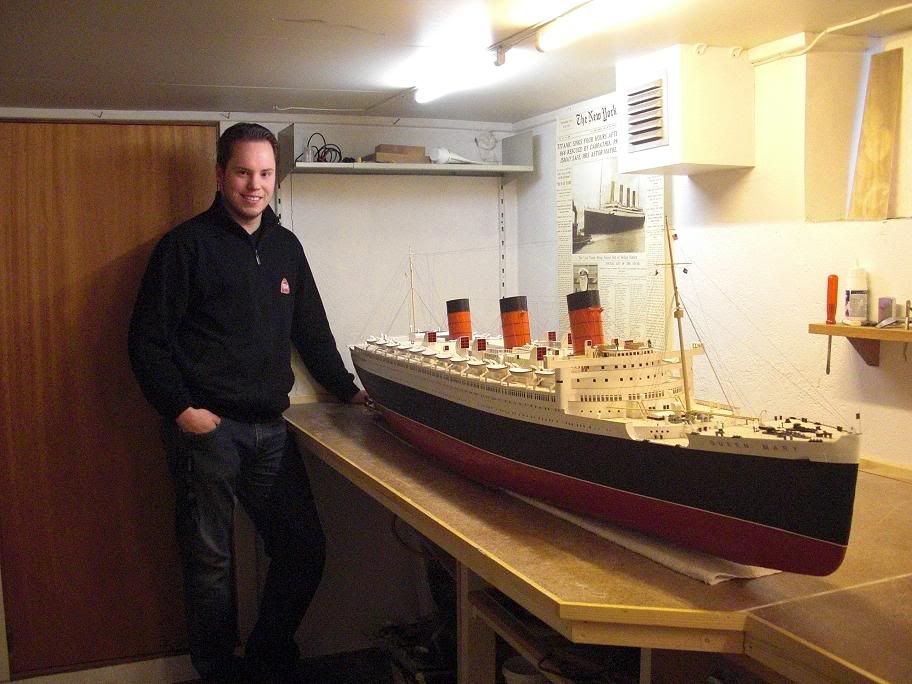

Vil jo ikke akkurat si at det vil bli et førstegangsprosjekt, men ja, det blir mitt første lok. Jeg er vandt med nagler helt ned i 1/350 skala, så det burde ikke bli noe problem i 1/87. Jeg driver for øyeblikket med modellskip, men nå som vi akkurat har kjøpt nytt hus (flytter inn 1. Feb.) så blir det plass til modelljernbane igjen. Nå er det ca. 6-7 år siden jeg har hatt eget anlegg siden jeg måtte rive det for å gjøre plass til en 1/144 Titanic modell som jeg fikk bestilling på. Når man skal ha plass til en modell på 1,90m + tegninger i samme skala så er det klart det tar litt plass. Etter å ha bygd en haug med modellskip stort sett i 1/350 og 1/144 (2,20m Queen Mary...) blir 1/87 en drøm å jobbe med igjen :)




Her er et lite bilde av prosjektet jeg holder på med nå. Dette er en 1/350 modell av Titanic. Så vidt jeg vet så er jeg den eneste foreløpig som har naglet skorteinene i denne skalaen. Ikke er det vanskelig heller, for det er jo bare vanlige dekaler med nagler printet på :) Ferdig lakkert ser det veldig bra ut! Det er helt klart noe jeg også ville gjort på en EL 1 (eller et hvilket som helst annen modell). Nevner bare at denne modellen er kun 8,2 cm bred...



Back to Top
EirikS View Drop Down
Veteran
Veteran
Avatar

Joined: 23 februar 2010
Status: Offline
Points: 449
Post Options Post Options   Thanks (0) Thanks(0)   Quote EirikS Quote  Post ReplyReply Direct Link To This Post Posted: 17 januar 2013 at 23:19
Jeg vil tro at Mr. El.1 himself, Morten Tranøy, burde ha noen tegninger av loket.
Kanskje en henvendelse på forumet til NJK er tingen?
Fine båter!
