Topic: Selvbygging signaler, noen spørsmål..
Posted By: Chr. Lil.
Subject: Selvbygging signaler, noen spørsmål..
Date Posted: 11 januar 2009 at 16:20
|
Hei!
Ser at det er flere tråder som ligger ute om selvbygging av signaler, men har ikke klart å få svar på alt. Noen spørsmål:
-Noen som har tegninger/mål på enkelt innkjøringssignal? Tenkte at dette kunne kanskje vært noe å starte med hvis jeg skulle prøvd meg på bygging av signaler, de er vel litt lettere å bygge?
-Så langt har jeg bare funnet 3mm lysdioder( http://www.electradeshop.com - www.electradeshop.com ), så at det var anbefalt 2mm, hvor får man kjøpt sånne?
-Og, til sist, er det noen produsenter som kanskje har planer om å bygge norske signaler igjen? Hadde gjort alt mye enklere
 -Christian
|
Replies:
Posted By: Snikkaren
Date Posted: 11 januar 2009 at 16:28
|
http://www.skaladesign.no/ - Skala Design
------------- Ove No problem is so big or so complicated that it can't be run away from! - Charles M. Schulz |
Posted By: Chr. Lil.
Date Posted: 11 januar 2009 at 16:31
|
Flott :)
Fint hvis noen har svar på de andre spørsmålene og
 |
Posted By: Bjørn R Larsen
Date Posted: 11 januar 2009 at 16:41
|
Elfa selger 2mm lysdioder, art.nr. 75-054-72, 75-054-80 og 75-054-98 for hhv. rød, gul og grønn. ------------- Med vennlig hilsen, Bjørn Runar Larsen http://bjornrl.wordpress.com" rel="nofollow - http://bjornrl.wordpress.com |
Posted By: SveinR
Date Posted: 11 januar 2009 at 16:58
|
Sjekk dette innlegget
http://forum.mjf.no/forum_posts.asp?TID=3707 - http://forum.mjf.no/forum_posts.asp?TID=3707
Her er det noen tips, samt at man finner endel om dette på mjwiki.
Skal man bygge signaler selv, så er det nok greiest å få disse signalplatene etset eller skåret ut med maskin. Å file disse til er nok ikke så gøy. Da anbefales det å lage de med sekskant skjerm i tilfelle man ikke kan få gjort det "maskinelt".
Ellers så kommer det signaler snart for salg, sier ryktene ------------- Mvh -SveinR Det finnes en skiftetraktor til alt |
Posted By: Chr. Lil.
Date Posted: 11 januar 2009 at 17:01
| Så at scaladesign her (ref. over) er på gang med noe.. Jeg har ikke satt meg inn i etsing enda, så det var artikkel om det på mjwiki. Men er det mulig å bygge i noe annet materiale? Blir et stivt svart ark som skjerm/plate ikke godt nok? |
Posted By: SveinR
Date Posted: 11 januar 2009 at 17:23
|
En plastplate vil nok duge, og den er lett å bearbeide. Ulempen er kanskje at man ikke får den så tynn som forbilde tilsier, men er du ike så nøye på det, så er det helt klart en enklere mulighet. ------------- Mvh -SveinR Det finnes en skiftetraktor til alt |
Posted By: ses
Date Posted: 11 januar 2009 at 17:43
Tja. Det er da ikke så vanskelig hvis man først beveger seg ut i selvbygging i messing i det hele tatt. En blikksaks og flatfil så er det ikke så vanskelig å lage avrundede skjermer. Det er kanskje den minste utfordringen med å bygge signaler selv. ------------- Svein S |
SveinR wrote:Posted By: Bjørn R Larsen
Date Posted: 11 januar 2009 at 17:54
Enig. Det var et av mine aller første selvbyggeprosjekt med messing. Filingen av den avrundede kanten gikk greit, det var heller verre å bore tre hull på linje... ------------- Med vennlig hilsen, Bjørn Runar Larsen http://bjornrl.wordpress.com" rel="nofollow - http://bjornrl.wordpress.com |
Posted By: Chr. Lil.
Date Posted: 11 januar 2009 at 18:25
Får vel starte med hulla da, i tilfelle man bommer med boret så ikke all filinga blir forgjeves
Hvor får man tak i messing eventuelt?
|
Posted By: SveinR
Date Posted: 11 januar 2009 at 19:10
|
Clas Ohlson hadde iallefall messingplater. Ellers må man forhøre seg hos noen hobbyforetninger ------------- Mvh -SveinR Det finnes en skiftetraktor til alt |
Posted By: Snikkaren
Date Posted: 11 januar 2009 at 19:23
|
http://www.nortrading.no/default.asp?page=299 - Nortrading har messing-plater, + myyye annet...
0,15, 0,25 og 0,38 mm tykkelse, 100 x 250 mm størrelse
------------- Ove No problem is so big or so complicated that it can't be run away from! - Charles M. Schulz |
Posted By: ses
Date Posted: 11 januar 2009 at 20:18
Dor er et viktig verktøy i så måte, for å sentrere boret på riktig sted. (Eller var det kjølner det het. Det er i hvert fall et håndredskap som ligner på en syl men som ikke brukes til å lage hull, men bare merke med.) ------------- Svein S |
Posted By: Snikkaren
Date Posted: 11 januar 2009 at 21:30
|
Da tenker du nok på http://www.fosen-tools.no/nettbutikk/index.php?main_page=popup_image&pID=1191&zenid=902c41221caffc88e9827a23833afa8f - kjørner ------------- Ove No problem is so big or so complicated that it can't be run away from! - Charles M. Schulz |
Posted By: ses
Date Posted: 11 januar 2009 at 23:56
|
Takk!! Det forklarer hvorfor jeg aldri fant noe om det på nettet. Sånn er det med ord enn bare har hørt uttalt og aldri har sett skrevet. ------------- Svein S |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 09:32
|
Takk for alle gode svar :) Mye mulig at jeg kan starte etter vært med litt selvbygging av signaler blant annet..
Var innom togbutikken her om dagen og fikk litt tips med ting jeg kunne fikle litt med før jeg hadde plass til anlegg, smussing osv..(Takk Tore).
|
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 09:35
Da regner jeg med at det verktøyet brukes til å lage et lite hakk/merke i plata?
|
Posted By: ses
Date Posted: 12 januar 2009 at 09:51
|
Som jeg skrev over: "Det er i hvert fall et håndredskap som ligner på en syl men som ikke brukes til å lage hull, men bare merke med." Hvis boret er skarpt nok vil et kjørnermerke være tilstrekkelig til å få hullet akkurat der man ønsker, dersom kjørnermerket er satt på korrekt sted og er dypt nok til å sentrere og styre boret i den avgjørende startfasen.
------------- Svein S |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 09:52
|
Er det forresten ingen som har tengniner på enkle innkjøringssignaler? |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 09:53
Flott! Måtte bare forsikre meg litt
 |
Posted By: Mr Bridger
Date Posted: 12 januar 2009 at 09:58
Hvis du titter i siste nummer av MJ-bladet, så ryktes det der om noen norske signaler som er på vei av en kjent, norsk, småserieprodusent
------------- Tore Hjellset, Tønsberg http://grimstadline.blogspot.com" rel="nofollow - Grimstadbanen
|
Posted By: Håvard H
Date Posted: 12 januar 2009 at 12:57

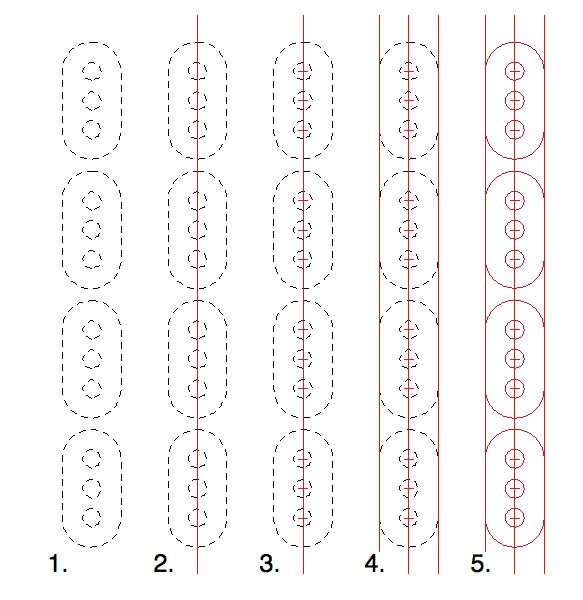

Riktig tenkt! Jeg ville gjort dette på følgende måte: 1. Tusj eller mal messingplata med en passende maling (Det beste er jo maskinistlakk) slik at risselinjene blir tydelige. 2. Riss en vertikal senterlinje der hullene skal borres. Legg alle signalplatene du trenger langs denne linja. 3. Riss korte tverrlinjer der senter for hullene kommer Pass på at du har en par mm avstand mellom platene. 4. Riss sidekantene på platene parallellt med senterlinja du lagde i punkt 1. 5. Riss de runde kantene øvers og nederst.
6. Bruk en kjørner til på punche gode styremerker for boringen. 7. Bor hullene 8. Grovklipp/grovsag konturene. 9. Sett styrepinner i det øverste og nederste hullene og lag en stabel av alle platene. Legg de ytterste platene "rygg mot rygg" slik at du ser risselinjene på begge sider av stabelen. 10. Fil konturen på alle platene samtidig. ------------- Mvh Håvard H http://trainspast.wordpress.com" rel="nofollow - Modelljernbaneforeningen På Sporet Av Den Tapte Tid |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 13:32
Scaladesign var det vel
 Spent på pris på de, men kan være artig å prøve seg litt på selvbygging, ser ikke så vanskelig ut.. Eneste kan bli det elektriske, den tid, den sorg!Flott beskrivelse og tegning Håvard! Takker!
Spør igjen; Er det ingen som har noen mål eller tegninger på et enkelt 2-lys innkjøringsignal? ------------- Christian L. |
Posted By: ses
Date Posted: 12 januar 2009 at 13:37
Et nyttig instrument ved metallarbeider i denne størrelsen er denne. Heter det stikkpasser, mon tro? I dete tilfellet er den nyttig til å risse opp skjermbuene. Den ene spissen settes der man skal bruke kjørneren. ------------- Svein S |
Posted By: ses
Date Posted: 12 januar 2009 at 13:51
Jo. Skjermbredde 500 mm. NEderste lampe høyde over skinnetopp: ca 2200 mm. Tegning i 1:87 finner du her: http://www2.dmmh.no/%7Eses/pix/EnkeltInnkjoer.pdf - http://www2.dmmh.no/~ses/pix/EnkeltInnkjoer.pdf Skrive den ut uten endring i skala. Da kommer den i H0. ------------- Svein S |
Posted By: ses
Date Posted: 12 januar 2009 at 13:52
|
Min tegning gjaldt Enkelt innkjørsignalapparat, men jeg ser at du snakker om "enkelt 2-lys innkjørsignal". Mener du da noe annet?
------------- Svein S |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 14:16
Neida, det var akkurat den jeg tenkte på :) Takk skal du ha! ------------- Christian L. |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 14:19
Oi, skrev den ut nå.. Og da ser en hvor smått dette blir  Får satse på at jeg er mer fingernem en jeg trur. ------------- Christian L. |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 14:53
|
Her er en tegning i målestokk så vidt jeg ser i en tidligere i tård:
http://forum.mjf.no/forum_posts.asp?TID=3383&TPN= - http://forum.mjf.no/forum_posts.asp?TID=3383&TPN=
Til andre som lurer litt på det samme :) ------------- Christian L. |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 21:54
|
Da har det dukket opp et lite spørsmål til; hva bør diameteren på "stolpen", altså messingrøret være? (Venligst spesifer ytre eller indre).
Det står ikke noe om det på mjwiki.. Den samme som for skjermen er kanske like greit? 3mm.. ------------- Christian L. |
Posted By: Håvard H
Date Posted: 12 januar 2009 at 22:24
Men du har jo en skalategning? Da er det vel bare å måle på den? ------------- Mvh Håvard H http://trainspast.wordpress.com" rel="nofollow - Modelljernbaneforeningen På Sporet Av Den Tapte Tid |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 22:31
Du har veldig rett ;) Det ser ut som 2mm i ytre diameter er tingen, men mulig jeg går for 3 for å være sikker på at det blir plass til alle ledningene som skal ned igjennom  De koster nesten ingen ting, så tar med litt av begge for sikkerhets skyld..------------- Christian L. |
Posted By: SveinR
Date Posted: 12 januar 2009 at 22:36
|
1.4mm sier tegningen du henviser til i et annet innlegg. Indre diameter er vel litt opp til deg og hva du får tak i, bare husk at du skal ha ledninger inni der også
PS. husk mutterne på baksiden må være med  ------------- Mvh -SveinR Det finnes en skiftetraktor til alt |
Posted By: ses
Date Posted: 12 januar 2009 at 22:43
Hvis stolpetykkelsen er et problem, kan man jo bruke som forbilde et signal med trestolpe som er en del tykkere, slik som her på Bleiken stasjon: Du sier "alle ledningene". Det er vel ikke flere enn to du trenger å dra gjennom? Stolpen kan jo være den tredje. Selv har jeg brukt lakkisolert ledning på slike trange steder, og har fått fem slike gjennom et 2mm rør. ------------- Svein S |
Posted By: Chr. Lil.
Date Posted: 12 januar 2009 at 22:45
|
Hehe, se der ja. Alle "regler" har untak.. Når jeg mener alle så er det mulig jeg etter vært kanskje prøver meg på de litt mer avangserte signalene med 5 lys :) Men å lede strøm i stolpa var et godt tips!
Kunne vært artig å sett noen bilder av hva andre har laget, noen som har noen? Har sett noen her på forumet.. ------------- Christian L. |
Posted By: SveinR
Date Posted: 12 januar 2009 at 22:53
|
jeg har noen bilder fra signaler jeg har laget for endel år siden, samt et bilde av et nyere signal jeg har satt isammen. Skal se om jeg finner de bildene ------------- Mvh -SveinR Det finnes en skiftetraktor til alt |
Posted By: SveinR
Date Posted: 12 januar 2009 at 22:59
Sånn, der fant jeg noen litt eldre jeg har bygget..
Det nye er litt bedre ------------- Mvh -SveinR Det finnes en skiftetraktor til alt |
Posted By: Chr. Lil.
Date Posted: 13 januar 2009 at 08:53
|
Fine de der! Har du laget mange signaler? Har et spørsmål om loddebolt; funker de fleste loddebolter til dette arbeidet? Jeg har funnet en her til en god pris: http://www.teknikmagasinet.no/db.pl?template_file=link_product.html&link=Kelkoo&artnr=550109 - http://www.teknikmagasinet.no/db.pl?template_file=link_product.html&link=Kelkoo&artnr=550109Noen som har noen tanker om den? ------------- Christian L. |
Posted By: steppen
Date Posted: 13 januar 2009 at 09:19
|
Lenken din ser ikke ut til å fungere, og artikkelnummeret er ukjent? ------------- Mvh Stein |
Posted By: Chr. Lil.
Date Posted: 13 januar 2009 at 09:39
|
Det ser sånn ut ja... Her er artikkelnummeret: 550018 ------------- Christian L. |
Posted By: Chr. Lil.
Date Posted: 13 januar 2009 at 21:20
Er det lov å spørre om hva du har brukt til motstand hvis du har brukt disse lysdiodene i signal? ------------- Christian L. |
Posted By: Bjørn R Larsen
Date Posted: 13 januar 2009 at 21:47
Klart det er lov!
Nå er det noen år siden signalene ble montert, så jeg husker ikke eksakt. Jeg antar jeg har brukt 1.0 - 1.5 Kohm, på 12 V spenning, slik at det er i underkant av 10 mA strøm gjennom lysdioden. Husk at dersom du skal lage et to-lys signal, så trenger du ikke mer enn én ledning gjennom stolpen når du bruker stolpen som den andre lederen. Sett den røde og den grønne dioden i parallell med motsatt polaritet og bruk bryter til å veksle polaritet på tilførselen til signalet. ------------- Med vennlig hilsen, Bjørn Runar Larsen http://bjornrl.wordpress.com" rel="nofollow - http://bjornrl.wordpress.com |
Posted By: Chr. Lil.
Date Posted: 13 januar 2009 at 21:56
Ikke dumt, det gjør det jo litt lettere :)
Men, hvor har du kjøpt motstand i fra? Er K forkortelse for Kohm? Ser at electradeshop opererer med dette: "201-107 Motstand 1/4W 1% 1,2K 100-pack" ------------- Christian L. |
Posted By: Bjørn R Larsen
Date Posted: 13 januar 2009 at 22:15
|
Kohm betyr Kiloohm, ja. Når Electrade skriver 1,2K så mener de 1,2 Kiloohm.
Jeg jobber med elektronikk til daglig, og har god tilgang på "pent brukte" deler. Det er ikke så ofte jeg kjøper elektronikkdeler. ------------- Med vennlig hilsen, Bjørn Runar Larsen http://bjornrl.wordpress.com" rel="nofollow - http://bjornrl.wordpress.com |
Posted By: Chr. Lil.
Date Posted: 14 januar 2009 at 10:54
Lenge siden jeg har brukt ohm"s lov, men nå fikk jeg det til med din hjelp :)
R=U/I 10v/0,010A=1200 ohm , eller 1,2 kohm
 Greit å ha tilgang på deler da, for nå må jeg bestille den pakka og sikkert betale 2-4 ganger prisen i frakt
 Takk for hjelpa så langt!
------------- Christian L. |
Posted By: Claes Lislerud
Date Posted: 14 januar 2009 at 11:30
|
Ta en tur til Clas Ohlson i Arendal, Christian, og kjøp denne:
http://www.clasohlson.no/Product/Product.aspx?id=55368492 - http://www.clasohlson.no/Product/Product.aspx?id=55368492
Da har du masse ulike motstander "resten av livet". ------------- Modellhilsen Claes |
Posted By: Chr. Lil.
Date Posted: 14 januar 2009 at 11:31
|
Ahh, da blir det mye enklere! Jeg skal innom der på lørdag tenkte jeg og plukke med mye av det andre jeg trenger, da blir det en sånn pakke og!
Takker! ------------- Christian L. |
Posted By: Chr. Lil.
Date Posted: 14 januar 2009 at 11:40
|
Her er et foreløpig budsjett:
Jeg må ha noen førstegangs investeringer pga. at dette er mitt "inntog" tilbake til m-hobbyen :) Jeg satser i første omgang på "billigverktøy" som loddebolt og drill fra Clas, så får vi se hvordan det holder... Kommer heller ikke til å bestille noe fra andre en Clas før jeg har vært der og handlet, kan jo være at de har mer en jeg trur.
Dette vil forresten holde til en haug med signaler i fremtiden
Edit: Endret drill til 298,-. Drill: Boremaskin/skrutrekker, Cotech.
Denne skulle nok holde til det meste ;) ------------- Christian L. |
Posted By: Chr. Lil.
Date Posted: 20 januar 2009 at 20:14
|
Har ikke blitt noe innkjøp av utstyr enda, fant ut at jeg må vente til etter at jeg har flytta nordover, ikke så lett å få med alt det verktøyet nordover :P Samtidig frister det jo å kjøpe "plettfrie" signaler fra skala design.. Men, jeg prøver å tenke ut en måte å "masseprodusere" den svarte plata rundt lysene, noen som har noe forslag? ------------- Christian L. |
Posted By: Jolsen
Date Posted: 20 januar 2009 at 20:44
|
Bare et tips. Om du kjøper billigste drill, så se etter at det ikke er "kast" i chocken. Jeg har opplevd dette to ganger, ga opp om gikk for en dyrer utgave.
John
|
Posted By: Chr. Lil.
Date Posted: 20 januar 2009 at 20:46
Takk for tipset :) ------------- Christian L. |
Posted By: Pelle
Date Posted: 20 januar 2009 at 23:37
|
HobbyTrain har noen fine driller fra Proxxon, med samme justerbare chock som på driller i "normal" størrelse. Anbefales!
------------- Kjører hagejernbane i G-skala, N-skala og bygger H0 i messing. |
