Topic: Design av anlegg
Posted By: Jonas
Subject: Design av anlegg
Date Posted: 27 januar 2008 at 21:29
|
Skal nå designe anlegget mitt fullt opp før spikring av skinner osv. 3rd planit skjønte jeg ingenting av og den "how to do it" jeg fant gjorde alt vanskeligere. Søker derved et gratis program på Norsk/Svensk/dansk/engelsk som er enkelt å bruke. for å designe skinnegangen. trenger ikke være i 3d. håper noen kan hjelpe meg med dette. Mvh. Jonas |
Replies:
Posted By: vetle1
Date Posted: 27 januar 2008 at 21:44
|
Hornby virtuel railway 2.
Det koster rundt 20 pund, men det er veldig enkelt å bruke.
Men, da må du planlegge med hornby skinner.
------------- Norsk, H0, likestrøm,1960, 1970, 1990-2006 Dovrebanen, Hovedbanen, Arendalsbanen, Sørlandsbanen mvh Vetle Forumet smalspor avd. Arendal |
Posted By: Mr Bridger
Date Posted: 27 januar 2008 at 22:37
|
Blyant, rutepapir og passer funker like fint som for noen år siden ------------- Tore Hjellset, Tønsberg http://grimstadline.blogspot.com" rel="nofollow - Grimstadbanen
|
Posted By: Hans Kr.
Date Posted: 14 mars 2009 at 13:45
|
Jeg lastet ned og kjøpte dette programmet. AnyRail. http:///www.anyrail.com/index_en.html - http:///www.anyrail.com/index_en.html Det kostet ca 350,- å registrere seg. Det har ikke 3D, men funker ganske bra etter min ringe erfaring. Har mengder av ferdige skinnemoduler, fra ulike leverandører, så det fungerer greit med "dra og slipp" funksjonen. Bare trekke en ferdig skinnemodul ned på arbeidsflaten, så fester den seg selv. I tillegg satte jeg pris på at det er veldig godt utvalg i skal når man skal arbeide. Fra 1/1 og helt ned til 1/300 ------------- Hans Kr. Märklin HO C, delevis digitalt. |
Posted By: LokoJon
Date Posted: 14 mars 2009 at 15:51
|
Jeg er helt enig med hans Kr., har selv lastet ned og kjøpt AnyRail, og er stor ambassadør for dette programmet. Enkel brukerveiledning kan lastes ned, og det er gode og enkle funkjsoner. Har prøvd med både H0 Roco Geoline og Peco N-skala skinner, og det fungerer godt.
Du kan lage planer med faste skinner og flexiskinner, legge inn graderinger og skjulte spor som går i tunneler.
Bruk AnyRail,com siden og gå på "Tutorials" så får du en grei innføring, Jonas. Hvis du vil se forslag på sporplaner som er laget på AnyRail, kan du gå på min hjemmeside og se under punket "sporplanforslag " og "Noen N-skala forslag" så kan du se.
Absolut et program å anbefale :-)))
------------- Hilsen fra LokoJon - Besøk oss på Facebook: Jonsdalen & Omegn - Lag din sporplan med Anyrail.com - Enkelt og bra ! |
Posted By: ses
Date Posted: 14 mars 2009 at 16:30
JeG ser nok en del fordeler med å gjøre det digitalt, blant annet 1:1 plott av sporplassering. Når det er sagt kommer man veldig langt ad den billige analoge metoden også. Ingen opplæring trenger man heller (nesten ikke i hvert fall). I tillegg til de redskapene du nevner, har jeg hatt stor nytte av kurve- og sirkelinjaler og en med parabler til å tegne overgangskurver. Den jeg har heter Standardgraph 123F. Slike spesiallinjer er muligens vanskelig å få tak i dagens DAC-verden, og helt billige var de ikke heller. ------------- Svein S |
Mr Bridger wrote:Posted By: KnuT
Date Posted: 14 mars 2009 at 19:57
|
3rdPlanIt krever tilvenning, ja, men er morsomt, se f.eks bloggene mine: http://www.norskmjforum.no/forum/topic.asp?TOPIC_ID=5339 - på Norsk MJ-forum og på http://vps2642.inmotionhosting.com/%7Emodelr5/node/781 - ModelRailroadHobbyist . Noe av det kjekke er etterhvert som jeg gjør forandringer - og som Svein sier - at man kan skrive ut i 1:1. Jeg er der nå at jeg bygger noen test-stigninger og det er veldig greit å kunne kutte rett fra utskriftene. http://www.xtrkcad.org/Wikka/HomePage - XTrkCad er et annet gratis alternativ som mange liker. ------------- hilsen KnuT mvh KnuT http://peavineandsf.blogspot.com/" rel="nofollow - The Peavine and Santa Fe i H0 Digitrax DCC |
Posted By: 1:87
Date Posted: 15 mars 2009 at 02:27
Hej alle (Dette er mit første innlegg  )En liste over de fleste trackplanners kan findes på: http://my1287.dk/index.php?option=com_content&view=article&id=113:trackplanners&catid=43:anden&Itemid=115 - http://my1287.dk/index.php?option=com_content&view=article&id=113:trackplanners&catid=43:anden&Itemid=115 Den indholder også lidt erfaringer fra forskellige brukere. ------------- Hilsen Erik, http://www.my1287.dk - My 1 2 87.dk DK, epoke II-V, digital. |
Posted By: rosenblad
Date Posted: 15 mars 2009 at 12:46
|
Hei Erik!
Velkommen til forumet!
 Hilsen,
Tom ------------- --------------------------------- Roco Z21, British OO |
Posted By: 1:87
Date Posted: 15 mars 2009 at 23:02
Tak for det Tom  Jeg ser frem til en aktiv fremtid her i forumet og samtidig at få lært litt bedre norsk. ------------- Hilsen Erik, http://www.my1287.dk - My 1 2 87.dk DK, epoke II-V, digital. |
Posted By: rosenblad
Date Posted: 16 mars 2009 at 10:42
|
Hei Erik!
Her på forumet går det veldig bra med dansk også! Du er ikke den eneste dansken her heller!
 Hilsen, Tom ------------- --------------------------------- Roco Z21, British OO |
Posted By: Stig Roald
Date Posted: 15 februar 2011 at 18:34
| Jeg har brukt AnyRail men ser jeg må betale for å lage større baner, noen programmer som er nesten likt å som man slipper å betale for å lage stor bane |
Posted By: GeorgII
Date Posted: 01 oktober 2011 at 11:42
|
Hei er det noen som kan forklare hvordan man tegner en spiral/helix med Anyrail. Tester ut demoversjonen nå og den ser riktig bra ut, men når jeg tegner en spiral legger sporet seg naturligvis ovenpå hverandre. Finnes det noen mulighet for å vise at man faktisk har tegnet flere lag med spor oppå hverandre? God helg hilsen Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: EirikS
Date Posted: 01 oktober 2011 at 15:14
|
Hei! Nå er jeg ikke sikker på hvordan anyrail gjør dette, min erfaring er fra wintrack men kanskje du kan få noe ut av det :) Helix tegner jeg enten sammenhengende i samme layer, eller sammenhengende med et layer pr "etasje". Ved å bruke layers så kan jeg se de ulike lagene. I tillegg kan jeg se lagene ved 3D-visning, men det gir meg egentlig ingen ting. På et anlegg jeg bygger på nå tegnet jeg i tillegg helixen med lagene ved siden av hverandre på et eget "ark" for lettere å få oversikt over tilkobling, merking og plassering av kabel ved lodding. |
Posted By: GeorgII
Date Posted: 01 oktober 2011 at 18:32
|
Hei EirikS, takk for tipset. Jeg ser at det er noe som heter layer her og da gjelder det vel bare definere hvor de forskjellige lagene begynner og slutter. Har man en spiral med 3 runder må man vel ha 3 lag? Ett nedre plan/lag nr. 1 med høyde 0, et lag nr.2 som etter 360 grader når en høyde (hos meg på 12cm). Så ett lag nr. 3 som bringer meg opp til 24cm som blir høydeforskjellen underetasjen og den synlige anleggflaten/bakkenivået. Jeg tror ikke det er noen 3d visning i Anyrail så egentlig spiller det ingen rolle utover at det kan være greit å forstå sin egen tegning samt at man får ut korrekt handleliste og riktig antall meter med spor. Takk for tips. Ser man på tegningen er det ikke helt enkelt å fastslå om jeg har lagt skinner i en eller to etasjer.  ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: GeorgII
Date Posted: 01 oktober 2011 at 18:46
|
Ps. Om noen er veldig gode på dette og har lyst til å tegne en spiral i Anyrail med Roco radius 4 og 6 og sende den til meg tilbyr jeg 1kg nybrent kaffe, fritt tilsendt, som takk. Stigningen bør ikke være høyere enn 3% og jeg skal opp 40cm for å få litt arbeidshøyde mellom etasjene. Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: EirikS
Date Posted: 02 oktober 2011 at 02:54
|
En runde pr lag ja. I programmet jeg bruker kan en velge at helixfunksjonen deler opp i lag når skinnetype, lengde og stigning er valgt. Og vips så legges alt av seg selv. Lite tips jeg ikke tenkte på første gang jeg skulle ha en helix: -Den kan godt være oval, dermed får man enda slakere stigninger om nødvendig :) |
Posted By: GeorgII
Date Posted: 12 oktober 2011 at 23:19
|
Hei, hvilket program bruker du? Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: EirikS
Date Posted: 13 oktober 2011 at 00:07
|
Hei Jørgen! Jeg bruker http://wintrack.de - http://wintrack.de Eirik |
Posted By: GeorgII
Date Posted: 13 oktober 2011 at 23:34
|
Hei Eirik, takk for info. Jeg har nettop kjøpt Anyrail (rimelig i innkjøp og intuitivt i bruk, med unntak av helixproblemet mitt). Idag lastet jeg ned wintrack demo, men den er på tysk og jeg synes det ser litt komplisert ut og med uvant plassering av menyer og verktøy. Når det er sagt så innrømmer jeg at jeg nok er litt "lat" og foretrekker enkle løsninger. Vennlig hilsen Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: EirikS
Date Posted: 14 oktober 2011 at 00:45
|
Jeg vil vel tro at begge programmer dekker de fleste muligheter på en
grei måte, men kanskje med lokale forskjeller som feks helix? :) Wintrack finnes også på engelsk, men mulig demoen kun er på tysk.. Jeg kjenner til en brite(som bygger tysk! hehe) som også bygger Z-skala som meg, og han har tegna helixer i anyrail. Så på en eller annen måte får du det nok til. Jeg vil tro at du helt sikkert kan få god i hjelp i forumet på siden til anyrail. Leste ikke så nøye, men et søk etter helix ga hvertfall endel treff der :) |
Posted By: GeorgII
Date Posted: 16 oktober 2011 at 22:25
|
Ja, så har man kommet litt videre med planleggingen. Så langt liker jeg Anyrail veldig godt og det er vel her som med alt annet, at øvelse gjør mester. Jeg har ikke funnet noen grei eller automatisk måte å lage en helix, men det er sikkert mulig. Legger ved et bildet av planen for underetasjen slik den ser ut nå. Det ser ikke så spennende ut, men det er heller ikke meningen. Planen går i korthet ut på å ha tre gjennomgående spor + ett programmeringspor, alle av god lengde. Færrest mulig veksler = lite tull og tøys? Anlegget skal, når det er ferdig, kunne styres mer eller mindre automatisk med Traincontroller. I øvre etasje ønsker jeg en dobbeltsporet strekning og et par stasjoner, men det har jeg ikke tenkt så mye på enda. Hilsen Jørgen  ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: GeorgII
Date Posted: 16 oktober 2011 at 22:43

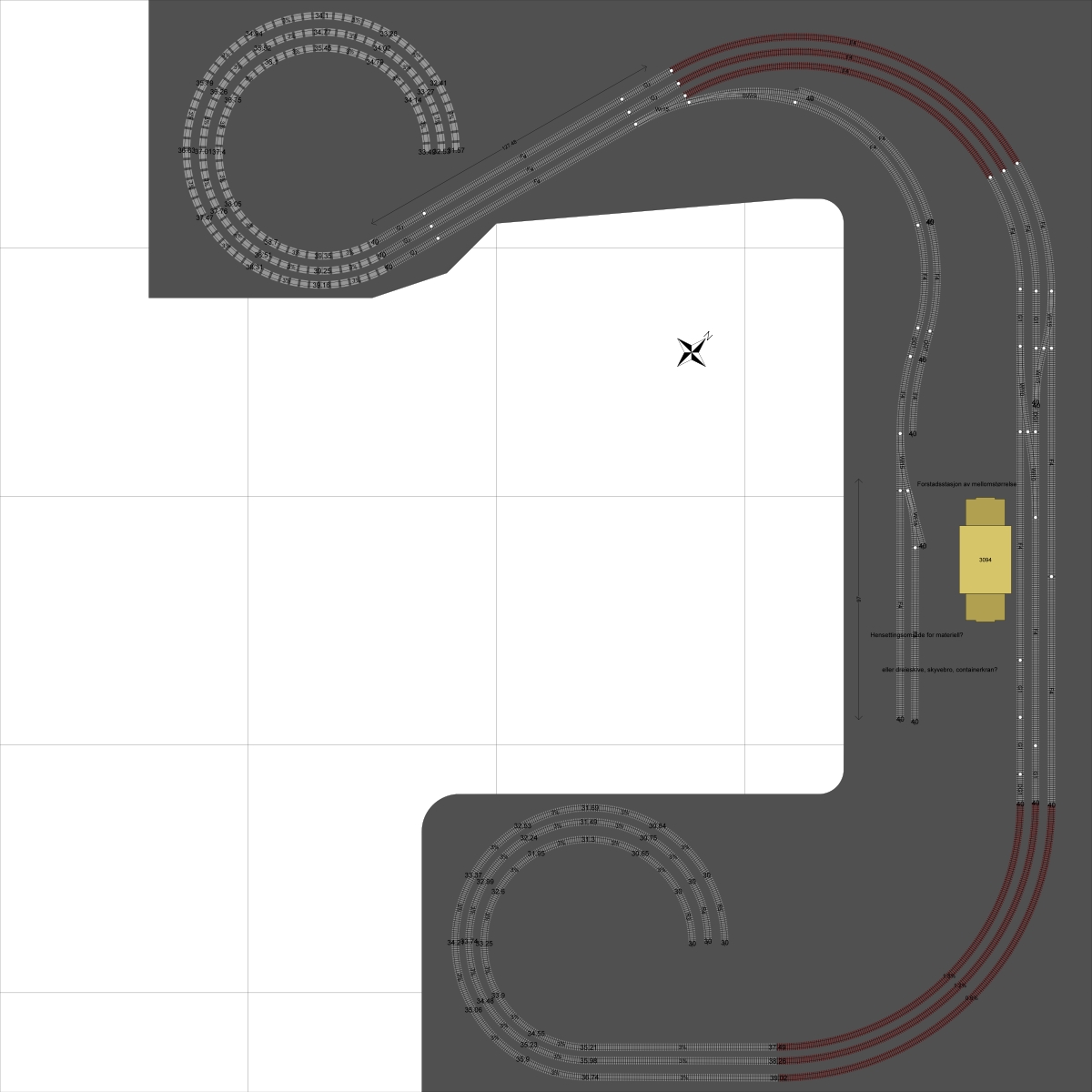

Litt større bilde og med noen flere mål... ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: GeorgII
Date Posted: 16 oktober 2011 at 22:58
|
For å fortsette min høyttenkning og enetale vil jeg tilføye at jeg har problemer med å forstå hvordan man arbeider med lag (layers). Etter å ha lagt ut sporplanen over ser jeg, at jeg sikkert klokt nok, har delt anlegget inn i tre lag. Tekst og elementer tilføres ulike lag, ikke nødvendigvis der de hører hjemme, men etter min plassering og programmets virkemåte. Meget interessant... her er det enda mer å lære! Vennlig hilsen Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: TorsteinS
Date Posted: 19 oktober 2011 at 15:35
|
Det er fullt mulig å lage helix i Anyrail, men kanskje ikke helt automatisk. Jeg har lagt ved et eksempel som er gjort i Anyrail 4.18.0. Det har 3 lag og viser i utgangspunktet alle. For å se på et enkelt lag, gå til fanen "Layers" og velg f.eks. "Layer 2" under "Current Layer", og slå deretter av visning av de to andre lagene i boksen til venstre. Først la jeg inn segmentene i de forskjellige lagene, og så satte brukte jeg "Set height" på segmentene i hver ende. Jeg brukte "Lock height" på skinneskjøtene ved endesegmentene. ("Lock height" er tilgjengelig for skinneskjøter, ikke skinnesegmenter.) Under "Settings" må "Maximum %" være satt til ønsket stigning. Når en da endrer høyden på det ene segmentet (her til 250), justerer Anyrail høyden bortover med denne stigningen, helt til en har nådd samme nivå som motsatt side. Man må kontrollere manuelt (med "Set height") at det blir nok høydeforskjell mellom skinner som ligger over hverandre. Filen finnes her: uploads/1382/helix01.zip - uploads/1382/helix01.zip PS! Skinneskjøtene med låst høyde vises i grønt. |
Posted By: GeorgII
Date Posted: 19 oktober 2011 at 23:28
|
Hei Torstein, takk for fil og god forklaring. Nå tror jeg at jeg har forstått det med lagene, det gjelder bare å holde orden i sysakene. Jeg tror jeg har blandet lagene litt sammen i min sporplan og årsaken er vel at man må være oppmerksom på hvilket lag man står i (current layer) når man tegner. Jeg må nok rydde litt. Vennlig hilsen Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: GeorgII
Date Posted: 20 oktober 2011 at 03:07
|
Eureka! Takk Torstein. Takk Anyrail. Takk til min gamle skole! Jeg har knukket "koden". For andre er dette temaet sikkert en ganske kjedelig sak, men for meg har den nyervervede kunnskapen og følelsen av å beherske de grunnleggendende funksjonene i Anyrail åpnet en ny dimensjon i forhold til modelljernbanehobbyen. Tidligere har jeg "planlagt" med ekte materialer og det er kostbart.  Etter at Torstein tente lyset har min sporplan fått fire lag. Ett nedre nivå/lag, 75cm over gulvet. Ett øvre og åpent lag ca. 40cm over førstnente. Imellom er det to lag/etasjer, samtlige stiger med 10cm. Største radius Roco R5, minste R3. Stigning ca. 3%. Legger ved siste tegning av øvre nivå. Vennlig hilsen Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: Niels
Date Posted: 20 oktober 2011 at 22:49
|
Hei disignere
Skulle bare si at AnyRail har fått en Norsk forside
 og en norsk seksjon på AnyRail forum.Med vennlig hilsen
En fornøyd AnyRail bruker
Niels ------------- H0 på spare bluss, Fremo er toppen |
Posted By: bqg
Date Posted: 26 oktober 2011 at 13:57
|
Goddag i forummet. Dette er mit første indlæg.
Hvis det er nemmere med dansk end tysk kan du kikke på dette link. http://www.mjkhh.dk/forum/viewtopic.php?f=30&t=94 - http://www.mjkhh.dk/forum/viewtopic.php?f=30&t=94 Der er oversat en del af Wintrack 10 til dansk. ------------- Hans Kurt Hansen
|
Posted By: GeorgII
Date Posted: 26 oktober 2011 at 23:11
|
Hei Hans Kurt, velkommen! Takk for tips og link. Dansk hjelper godt, men nå føler jeg at jeg får til det jeg ønsker med Anyrail og jeg vil derfor holde meg til det programmet en stund. Anyrail ser nå ut til å fungere godt for meg, i alle fall foreløpig. God planlegging til deg og alle andre, uavhengig av verktøy! Vennlig hilsen Jørgen ------------- H0, Lenz LSV100 ver.3.6, TC Gold7, TP |
Posted By: bqg
Date Posted: 11 desember 2011 at 17:39
|
Hej Jeg ved ikke hvor langt du er nået, men hvis du ikke har lavet dine helix endnu, kan du kikke på dette link hente et excell regneark (xls) http://www.stayathome.ch/Downloads/Gleiswendel.xls - http://www.stayathome.ch/Downloads/Gleiswendel.xls , Dette regneark udregner en seks-kantet helix ud fra største og mindste radius, ønsket stigning eller højde. Der er lagt nogle skinner ind i regnearket, nye kan nemt tilføres under fane 2. Det sparer på pladen, da næsten hele pladen udnyttes. Hvis det kniber med det tyske, har jeg en dansk version. ------------- Hans Kurt Hansen
|
Posted By: Ludefladen
Date Posted: 19 desember 2011 at 14:22
|
Hei Jørgen Om du ser nede til venste i AnyRail bildet, vil du finne bl a det engelske flagg. Klikk, og vips så har du den på engelsk.  |
Posted By: glennefj
Date Posted: 06 januar 2012 at 11:16
|
Jeg kunne tenkt meg et program der hvor du velger hvilke skinner du har, og evt. legge inn hvor mange du faktisk har fra før. Jeg har minitrix, og kunne tenkt meg å legge inn mine skinner i en meny, deretter lage en layout, og få beskjed om at "du må kjøpe x antall slike, og x antall slike". Finnes det noe slikt? Altså om jeg trenger 15, 30 grader etc?
|
Posted By: bqg
Date Posted: 06 januar 2012 at 11:41
Hej Glennefj Wintrack kan det du efterlyser. Du kan have 5 forskellige projekter. Hvis du ligger dine skinner ind, og priser kan du udskrive indkøbslister og pris, lagerlister og totalforbrug i dit anlæg. På http://modellplan.de/Typo3/fileadmin/download/wintrack/demo/setup10demo.exe kan du hente en free demo, du kan ikke gemme dine planer, men ellers alt andet. ------------- Hans Kurt Hansen
|
Posted By: bqg
Date Posted: 06 januar 2012 at 11:53
|
Hej Glennefj Jeg glemte en ting det er på tysk, men der er en næsten dansk oversætning på http://www.mjkhh.dk/forum/viewtopic.php?f=30&t=94, det om databasen er beskrevet. Indholdsfortegnelsen er ikke opdateret. Kommandoerne er på tysk og forklaringen på dansk, så det er lettere at finde når man søger hjælp til en kommando. Lige med hensyn til lager/styklisten er det 'Kommandogennemgang 1.pdf' du skal bruge. Søg efter 'stykliste' ------------- Hans Kurt Hansen
|
